一、建筑声效数据分析

设计需求分析

设计原则及及设计指标

1、混响时间合理。

中频500Hz混响时间为0.35-0.4s，

低频63Hz－高频8KHz之间各个频率混响时间尽可能保证相等，设计在0.35s-0.45s之间。

2、 录音使用时，应保证有足够安静的背景噪声。室内允许噪音35-38dB。　

二、建议建筑物理结构设计

（一）设计理念如下：

因此，在该案例中，我们要应该考虑如下几个问题。

1 必须营造一个第一次反射的完全自由的区域。

2 要实现较宽波段范围内的声音频率的扩散，就必须扩散所有波长。因此，要在界面分布覆盖标度不同，特性相似的不规则几何体。

3 房间各频段的吸音。

4 房间的隔音部分。

5方便的进行控制和录制，在整个内部，工作区域与办公区域保持一种隔离状态。同时又统一为整体环境。

（二）设计要求和建议

1、本项目主要用途为录人声与小乐器，面积较小，因此主要容易引起严重的声场不均状况。所以建议将墙顶面做出许多凹凸造型用以改善此不足。

2、由于录音室面积小，送回风离传声器很近，气流噪声影响较大，对此必须在减低噪声的同时严格控制流速，建议出（回）风口流速低于1.0m/s。

（三）房间建筑尺寸

1、录音室目前房间尺寸为5.1*4.7*2.93m，完成装饰后尺寸控制在4.92*4.49*2.5m；

控制室目前房间尺寸为4.93*3.68*2.93m，完成装饰后尺寸控制在4.83*3.58*2.5m；

三、平面布置图

为避免低频驻波的产生，在阴角处做上低频陷阱，避免低频驻波的产生。

四、录音室方案实施

（一）、隔音实施方案

1、墙体隔音

录音室与办公区、控制室的新建墙体使用专业隔音墙，录音室与其他办公室原有隔墙使用隔音层加强原墙体隔音。隔音墙与隔音层区域如下：

 （隔音层工艺）                                     （计算机模拟隔音量）

隔音墙工艺如下：

3、门窗隔音方案实施

隔音门为厂家定制钢制隔音门，厚度不低于100mm，门内不低于7种隔音材料。隔音量≥42db。

观察窗使用三层钢化玻璃，两侧为8mm厚钢化玻璃。中间为6+6夹胶玻璃，边缘采用密封条密封。

（二）、录音室声学设计方案

录音室控制尺存为4.92*4.49*2.5m；,容积：48m³

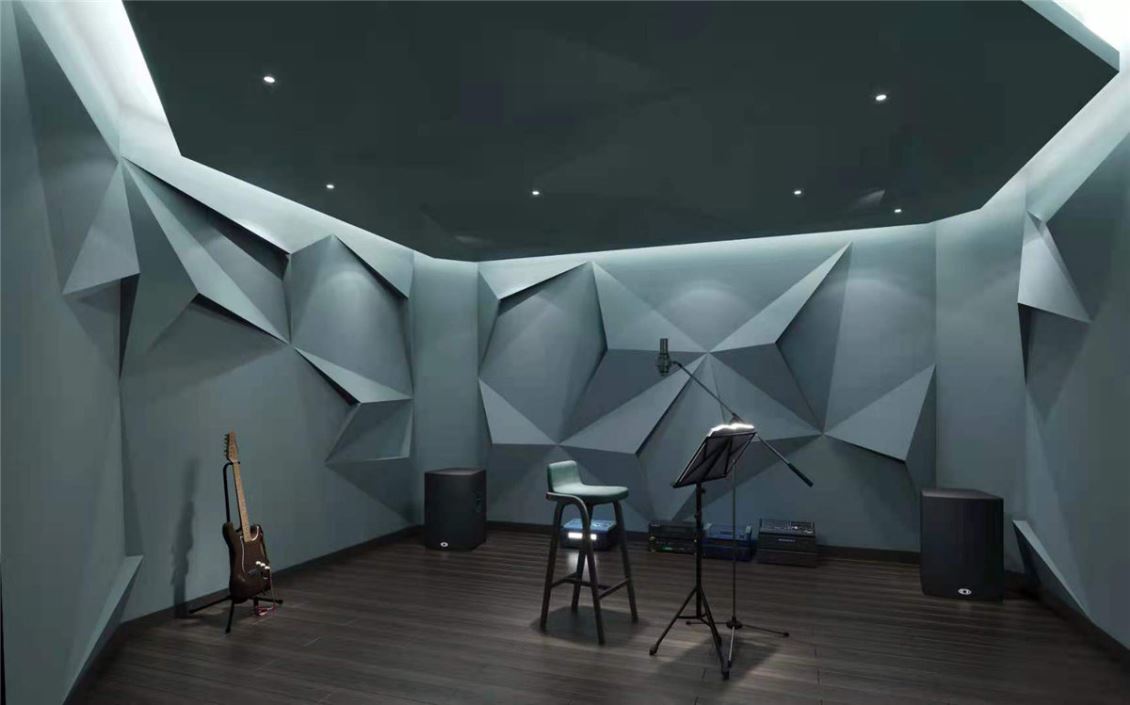

1、墙面处理：龙骨架做好后龙骨空腔处填充环保聚酯纤维吸音棉。墙面再用吸声板做上凹凸不一的造型，增加吸音面，吸声板的选择应考虑全频段吸声，同时墙面一定要安装扩散体来提高房间内声场均匀度与前期发射声，如下图：

2、地面处理：采用厚重地毯吸音处理。

3、顶面采用吸音扩散结合方式，顶面采取各种突出造型或悬挂吸音体，用来对声音进行发射，同时又增加了吸音面。
