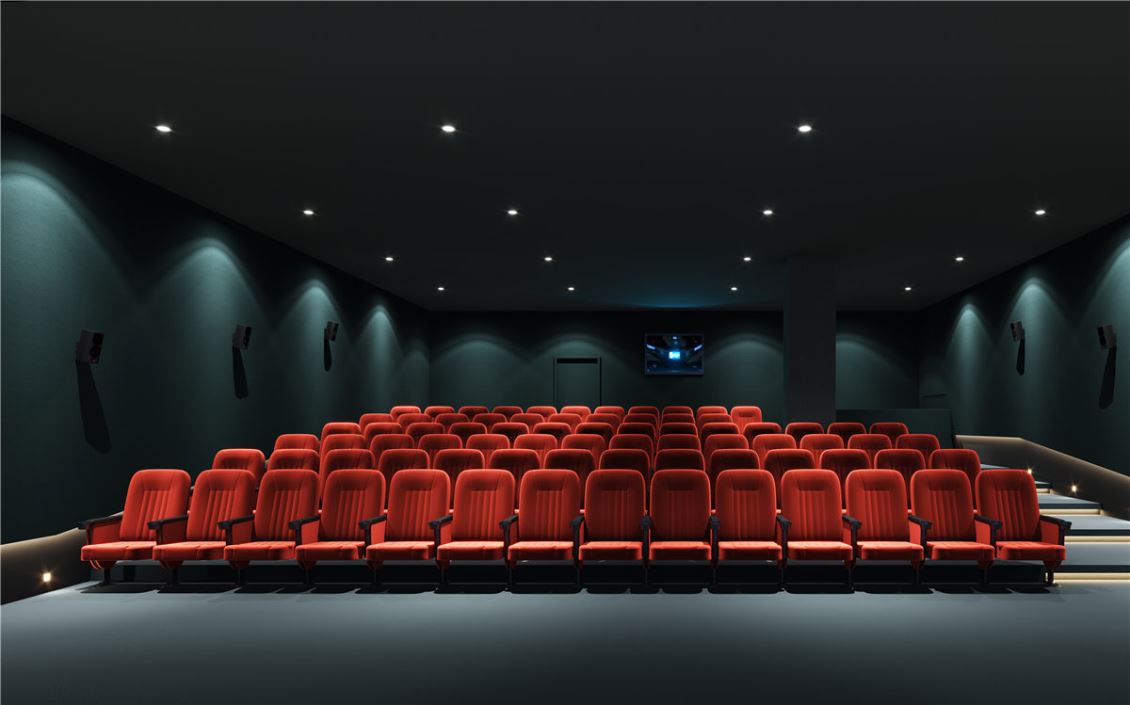

影视厅后视图

影视厅前视图

一、影视厅声学设计指标

1、观众厅的声学设计应保证观众厅内达到合适的混响时间、均匀的声场、足够的响度，满足扬声器对观众席的直达辐射声能，保持视听方向一致，同时避免回声、颤动回声、声聚焦等声学缺陷并控制噪声的侵入。

2、观众厅内具有良好立体声效果的座席范围宜覆盖全部座席的2/3以上。

3、观众厅的后墙应采用防止回声的全频带强吸声结构。

4、银幕后墙面应做吸声处理。

5、混响时间设计指标

根据《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-2005中5.3.1规定，观众厅满场合适混响时间宜符合下列规定：

5.1、在频率为500～1000Hz时，宜符合下图1所示合适混响时间范围。

5.2、观众厅容积小于500m³的立体声电影院，宜采用与500 m³相同的合适混响时间范围。

图1  电影院对不同容积V的观众厅，在500～1000Hz时满场的合适混响时间T的范围

5.3、混响时间频率特性，相对于500～1000Hz的比值宜符合表1的规定

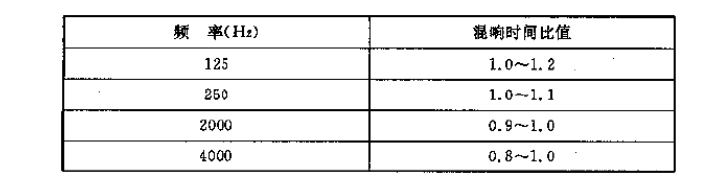

表1  混响时间频率特性500～1000Hz比值

5.4、影视厅的容积为492m³根据以上规范，观众厅容积小于500m³的立体声电影院，宜采用与500 m³相同的合适混响时间范围，其500-1000Hz混响时间满足RT=（0.5`0.6）s之间。同时，混响时间指标考虑取六个频带(1倍频程)，各频带的中心频率为：125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz。要求混响时间特性为低中高频基本平直，低频允许有一定（约15%）的提升，高频允许有一定的降低（约15%），且各频率的混响时间允许有10%的偏差。

6、噪声控制

6.1、观众厅内无人占用时，在通风、空调设备和放映设备等正常运转条件下噪声级的限值不宜超过NR30；

7、语言清晰度

室内大部分区域应满足室内语言传输指数STI＞0.5，厅内音质明亮、亲切，保真度好。

二、影视厅声学设计方案实施

1、隔音层施工方案

1.1、地面隔音处理（详见下图2-1）

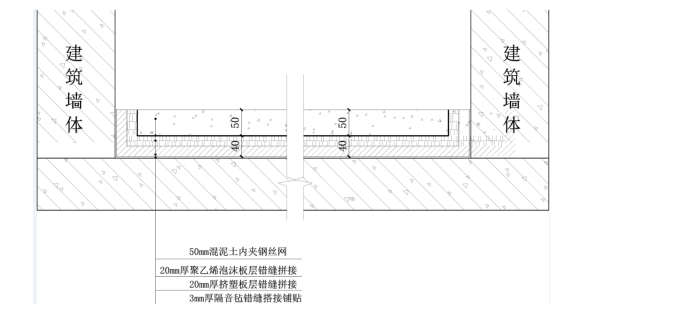

图2-1 地面隔音层工艺剖面图

1.2、墙面隔音处理（详见图2-2）

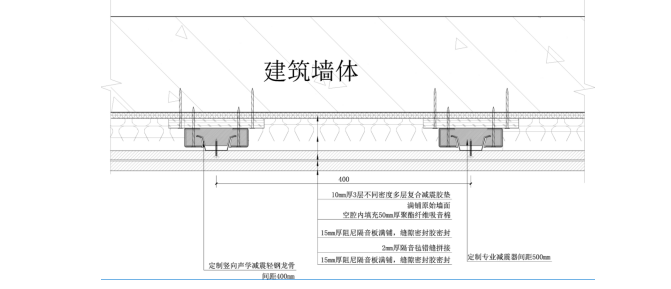

图2-2 墙面隔音层工艺剖面图

1.3、墙面隔音门方案

房间内的门须专业厂商定制不少于8公分厚的隔音门隔音量为≥35DB（详见图2-3）。

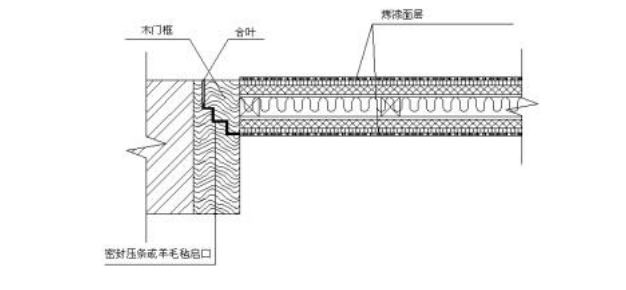

图2-3  隔音门工艺

1.4、顶面隔音方案（详见图2-4）

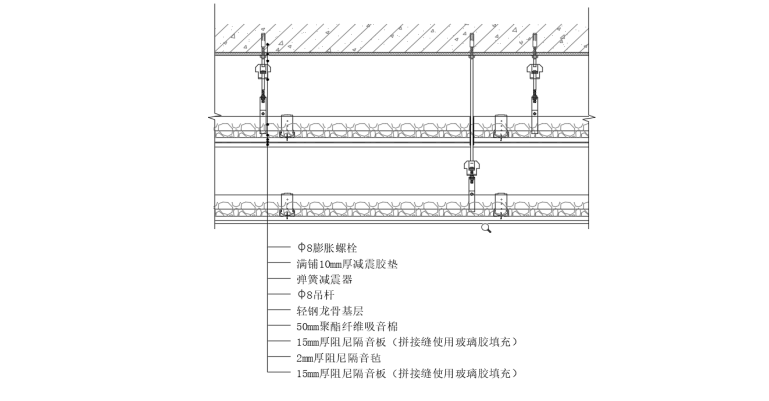

图2-4  顶面隔音层剖面图

2、吸音层施工方案

2.1、地面吸音处理

地面采用定制厚重的吸音地毯

2.2、墙面吸音处理（详见图3-5）

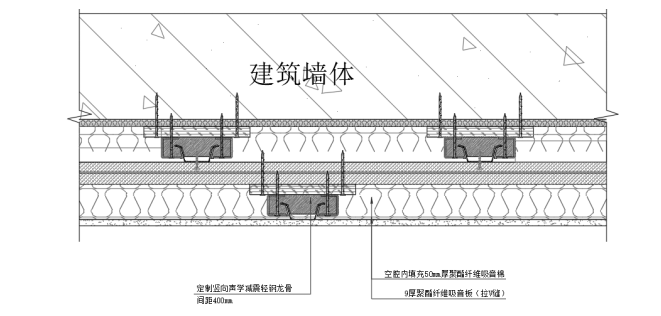

图2-5  墙面吸音层剖面图

2.3、顶面吸音处理（详见图2-6）

图2-6  顶面吸音层剖面图

影视厅声学计算

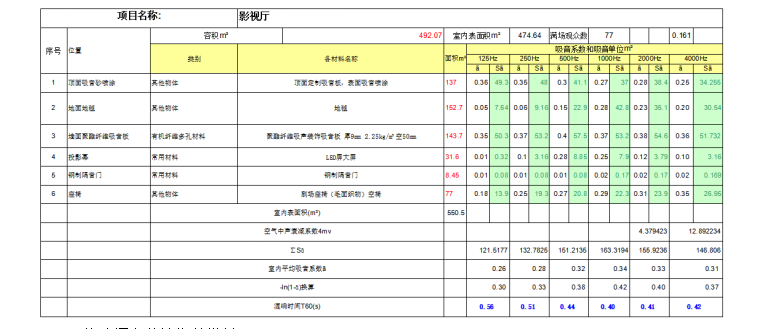

1、混响时间计算表

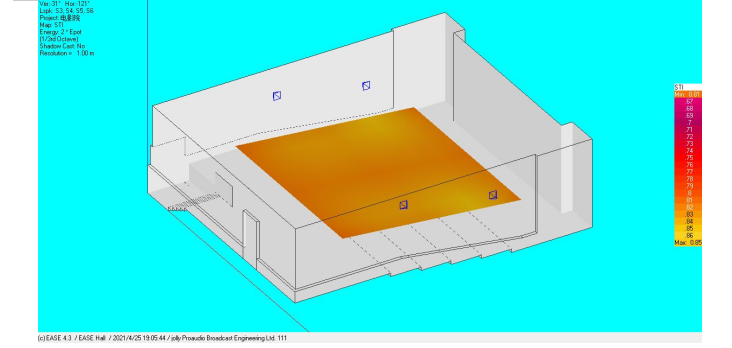

2、STI快速语言传输指数模拟
