项目地点:什邡中学学术报告厅建筑声学设计方案

项目概况:

1.  工程名称:什邡中学学术报告厅建筑声学设计

2.  建设地点:什邡

4. 结构形式 :框架剪力墙结构。

5.观众席座椅共计:410个坐席

设计范围及分工:

本工程设计内容为二层学术报告厅声学设计,在设计中除满足房间不同功能所需的声学要求以外,在设计中必须与建筑设计师、室内装修设计师、空调工程师、音响工程师等相互配合,把声学设计融入建筑的体形设计和室内装修设计中,把声学功能和艺术创作有机地结合为一体,力争声学工程中没有声学痕迹。

根据房间空间的几何形状,对于频率高的声音来说,室内空间的形状决定了反射模式。对于频率低的声音,空间形状是增加驻波。所以,形状不规则的空间造型,可以更好的控制声音的设计方案,因此在该案例中,我们要应该考虑如下几个问题。

1.必须营造一个第一次反射的完全自由的区域。

2.要实现较宽波段范围内的声音频率的扩散,就必须扩散所有波长。因此,要在界面分布覆盖标度不同,特性相似的不规则几何体。

3.房间各频段的吸音。(相当重要)

4.利用有角度的声学吊顶和墙面嵌板控制扩散与吸收。

第一章 房间原始声学分析

房间的尺寸为:   23.4m长*23.6m宽*3.9m高                房间比例:     1:1.008:0.17

房间内表面积:          1326.8㎡                       房间容积:         1620m3

从平面图上看出房间呈方形且层高不高,而在根据声波反射的问题,从而导致在舞台台口处出现明显的因反射声叠加产生的回音。和建筑内部整体混响值偏高。

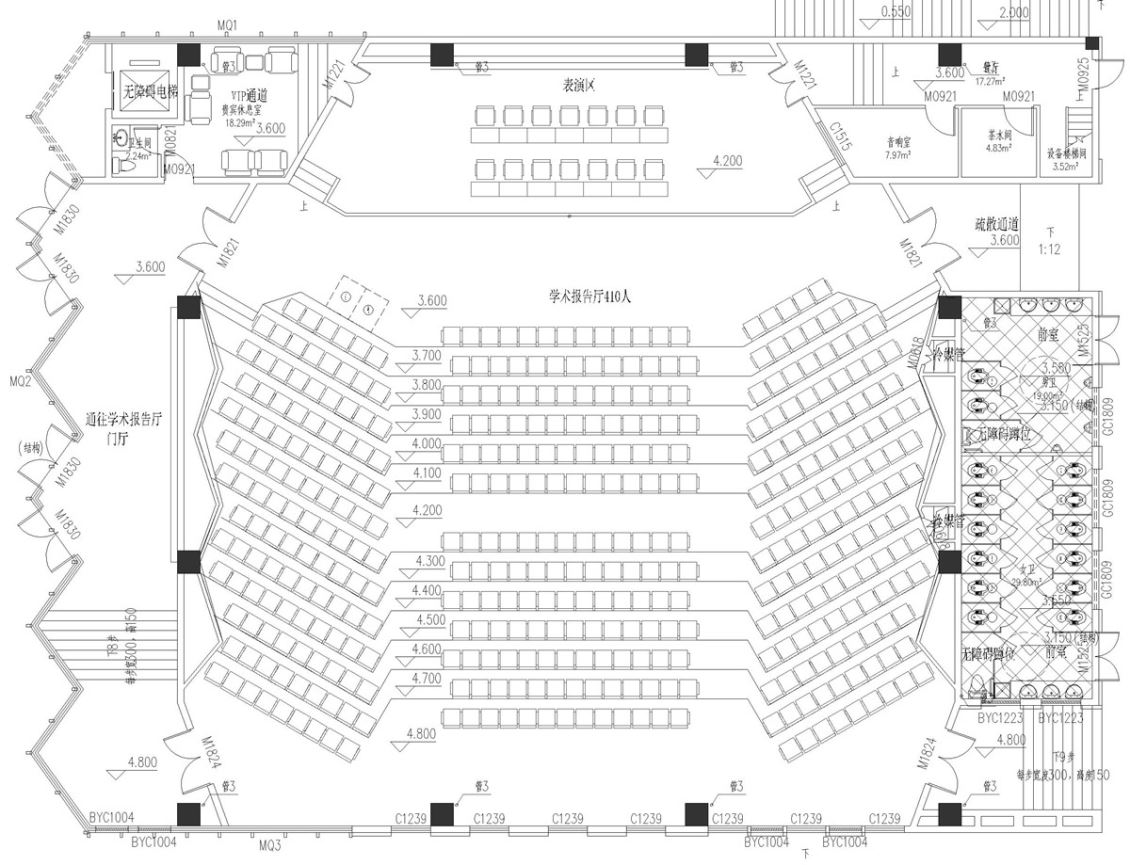

平面布置图如下:

三、建筑声学设计要求

报告厅通常要满足多功能使用的要求,同一个大厅在声学上要适应不同剧目各自的声学要求,因此 ,我们在设计的时候,考虑到该厅内今后主要用途为大型会议、培训报告、小型汇报表演等几个方面。

报告厅声学设计要求必须满足以下条件:

1.满足大厅内用良好的听闻条件,达到较高的语言清晰度;

2. 声场均匀,避免回声、颤动回声及声聚焦等音质缺陷;

3. 在使用扩声系统时,能有助于扩声系统达到一级指标;

4. 声学处理方案必须结合结构形式,满足荷载及装饰要求;

5. 声学材料必须满足声学、防火、环保等技术要求;

6. 满足背景噪声限值的要求。

7.该多功能厅容积为1620m³根据《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-20055.3条在频率为500~1000Hz时观众厅满场合适混响时间的选择宜符合下列规定:

根据以上规范确定本次报告厅设计理论值为:报告厅混响时间为0.8s-1.2s(满场),其混响频率特性尽可能达到国家本标准要求。

四、设计方案概述

根据以上分析及测试数据得出我们声学处理主要需要做的有两个方面,首先是增加房间内部整体的吸音量,以有效的控制房间内的混响时间。其次是有针对性的对特定频段进行处理,减少或打乱反射声,使其在一定的频率内不能产生明显的驻波(即回音)。

综上所述,我们声学处理方案分为以下几个方面来进行:

)、吸声材料的选择:

1)要合理搭配使内的混响时间有一个良好的频率特性;

2)要具有防火、防水、耐腐蚀的物理与化学性能;

3)要采用环保型,不产生有毒气体,不产生微小颗料与粉尘,易于清洗;

4)要产品化,吸音系数不带有较大的随遇性,便于控制质量。遵从以上原则,本馆的主要部位声学构件、吸声材料设计

)、墙面声学处理:

1墙面上,进行声学龙骨处理。之后进行填充吸音棉后进行墙表面造型。基层做减震弹性结构,防止声桥形成以及声音和房间固件共振产生,中间做吸音层,使声能消耗,减弱声能。

2、根据建筑设计报告厅侧墙面为波浪形三角楞面在声学设计中次造型为较好的声学扩散体,在本次声学设计方案中我们保留原建筑设计造型,我们将在主要反射区墙面增加吸音材料即可这样就形成了吸音扩散体,对整个声场的吸声和扩散更加明显,使其整个房间声场效果得到最佳。

3本着美观及声学要求,产生最好的效果的前提下,我们将对舞台墙面装饰中设计使用聚合微粒吸音板,其他墙面使用穿孔玻镁吸音板玻镁槽木吸音板根据计算要求穿孔玻镁吸音板穿孔率在2%玻镁槽木吸音板穿孔率在3.4%,在内部空腔填充玻璃纤维吸音棉。以达到增加房间吸音量的作用,减少房间混响时间,提高语音清晰度。

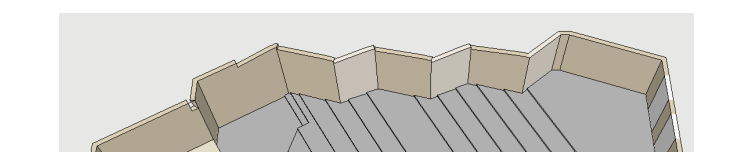

墙面扩散吸音结构透视示意图

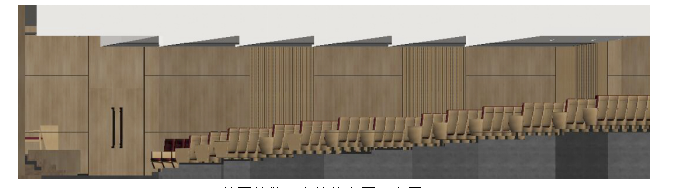

墙面扩散吸音结构立面示意图



、地面处理:

观众席区域地面一般不做声学处理采用普通玻化地砖做装饰处理,舞台建议采用舞台专用实木地板。

、顶面声学处理:

1、观众席顶面采用吸音扩散结合方式,根据结构计算,顶部布置斜面跌级反射体用定制穿孔率为3.14%穿孔铝板做吸音声处理,满足进行声场均匀度和全频段吸音结构。(如下结构图)


定制穿孔铝板(穿孔率为3.14%)和纸面石膏板吊顶施工工艺


五、门窗声学处理:

1、门采用隔音门进行制作,厚度不少于6公分,门内填充不低于6种隔音材料,隔音量不低于40分贝,能控制室外噪音

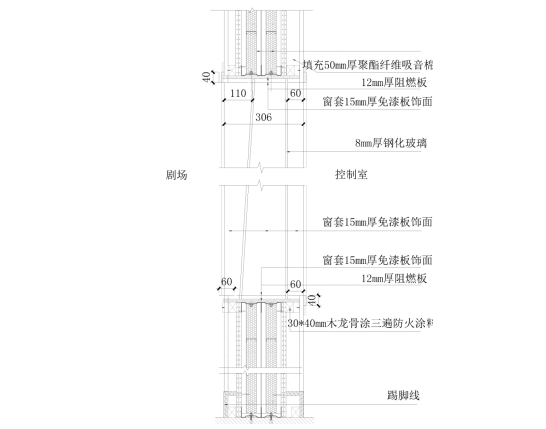

2、室内新建观察窗应不低于3层8mm厚钢化隔音玻璃具体工艺如下:


通过以上方面的处理,改善现有大厅内部的声场环境,提高会议中的语音清晰度。而且能够有效的避免二次回声的产生。控制整场混响值标准。(具体可参照施工图纸及说明)



五、声学计算书

简阳中学学术报告厅声学计算书

厅堂名称:简阳学术报告厅          用途:大型会议、节目演出           观众席数:410人       容积:1620立方米

序号

吸声材料与构造

面积

125

250

500

1K

2K

4K

  注

α

αS

α

αS

α

αS

α

αS

α

αS

α

αS

1

观众席座椅

135.3

0.6

81.18

0.74

100.122

0.88

119.064

0.96

129.888

0.93

125.829

0.85

115.005

人坐在观众座椅上

2

木地板

81.78

0.04

3.2712

0.04

3.2712

0.03

2.4534

0.03

2.4534

0.03

2.4534

0.02

1.6356



3

玻璃窗

32.28

0.18

5.8104

0.06

1.9368

0.04

1.2912

0.03

0.9684

0.02

0.6456

0.02

0.6456



4

专业隔音门

13.2

0.16

2.112

0.15

1.98

0.03

0.396

0.1

1.32

0.1

1.32

0.1

1.32



5

瓷砖地面

443.75

0.01

4.4375

0.01

4.4375

0.01

4.4375

0.02

8.875

0.02

8.875

0.02

8.875



6

穿孔玻镁吸音板

190.1

0.05

9.505

0.17

32.317

0.6

114.06

0.78

148.278

0.22

41.822

0

0

板厚15mm、孔径0.8mm、孔距5mm,空腔50mm,内置50mm厚32KG/㎡玻璃吸音棉,背面覆玻纤布

7

玻镁槽木吸音板

32.27

0.79

25.4933

0.77

24.8479

0.68

21.9436

0.41

13.2307

0.35

11.2945

0.31

10.0037

穿孔率3.4%,孔径9mm,开槽宽度3mm,50厚32kg/m3玻璃棉,空腔50mm,背面覆玻纤布

8

石膏板吊顶白色乳胶漆饰面

447.03

0.29

129.6387

0.10

44.703

0.05

22.3515

0.04

17.8812

0.07

31.2921

0.09

40.2327



9

穿孔铝单板吊顶

85.37

0.18

15.3666

0.43

36.7091

0.87

74.2719

0.32

27.3184

0.33

28.1721

0.34

29.0258

板厚2mm、孔径0.8mm、孔距4mm,空腔50mm,内置50mm厚32KG/㎡玻璃吸音棉,背面覆玻纤布

10

聚合微粒吸音板

14.3

0.27

3.861

0.71

10.153

0.84

12.012

0.81

11.583

0.54

7.722

0.57

8.151

板厚8mm、空腔50mm

11

小计

1340.08



280.6757



260.4775



372.2811



361.7961



259.4257



214.8944



12

4mv

1620













0.004

6.48

0.009

14.58

0.022

35.64

取相对湿度为60%。

13

RT60



0.929257503

1.001314893

0.700599628

0.708218644

0.951878008

1.041054642

利用赛宾公式计算得出
